Гаражные секционные ворота из однослойной панели с торсионным механизмом (rsd02 SLP) (3300*3000) купить в Улан Удэ по выгодной цене от производителя DoorHan

ОФОРМИТЬ ЗАКАЗ в Улан Удэ: 146 262 Р.

Данное предложение не является публичной офертой

Рассчитать цену

В корзину

Гаражные секционные ворота из однослойной панели с торсионным механизмом (rsd02 SLP) (3300*3000), ulan-ude.doorhan.ru

Рассчитать цену

Дизайн

Комплектация

Технические характеристики

Конструкция

Подготовка объекта

Монтаж

Инструкции

Тип панели: Доска

Доска

Цвет панели:

Цвет панели снаружи — RAL 9003 (белый)

Цвет панели снаружи — RAL 8017 (коричневый)

Цвет панели внутри — серый (грунт)

Базовая

Дополнительная

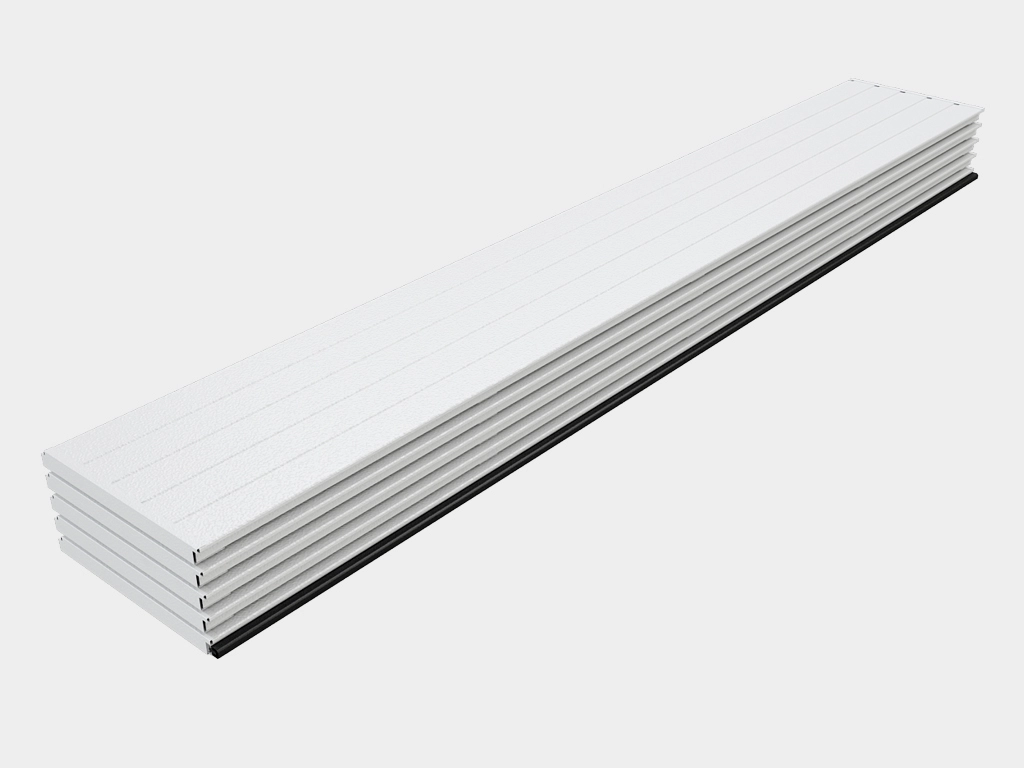

Полотно из однослойных панелей толщиной 40 мм с усилителями.

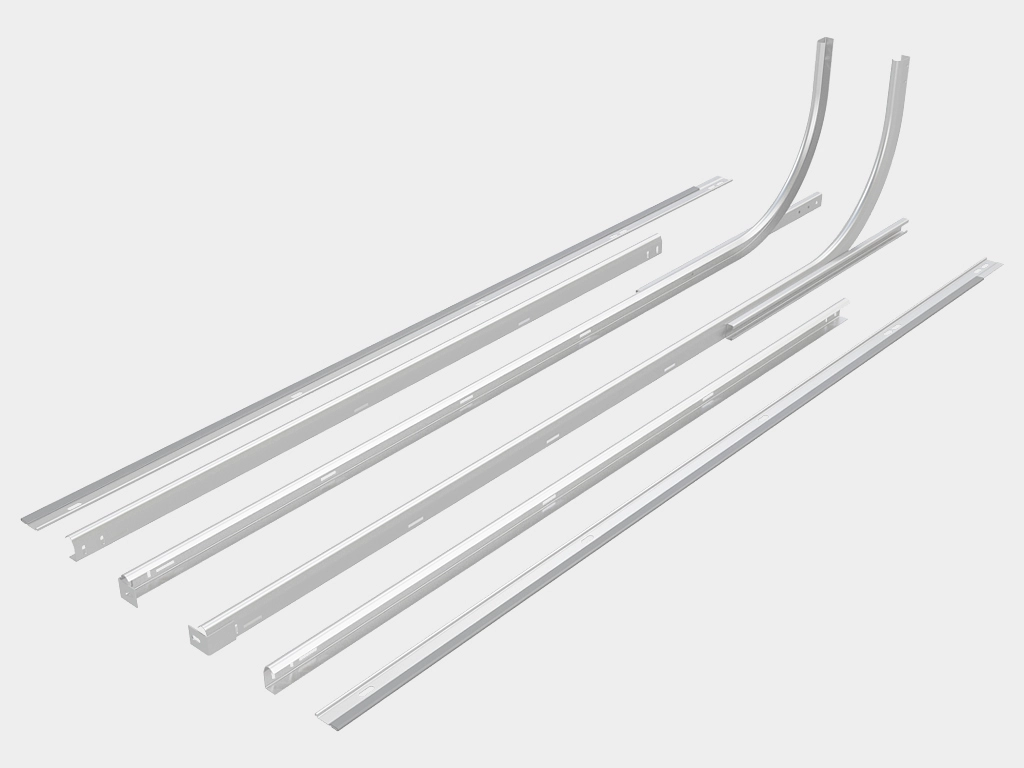

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

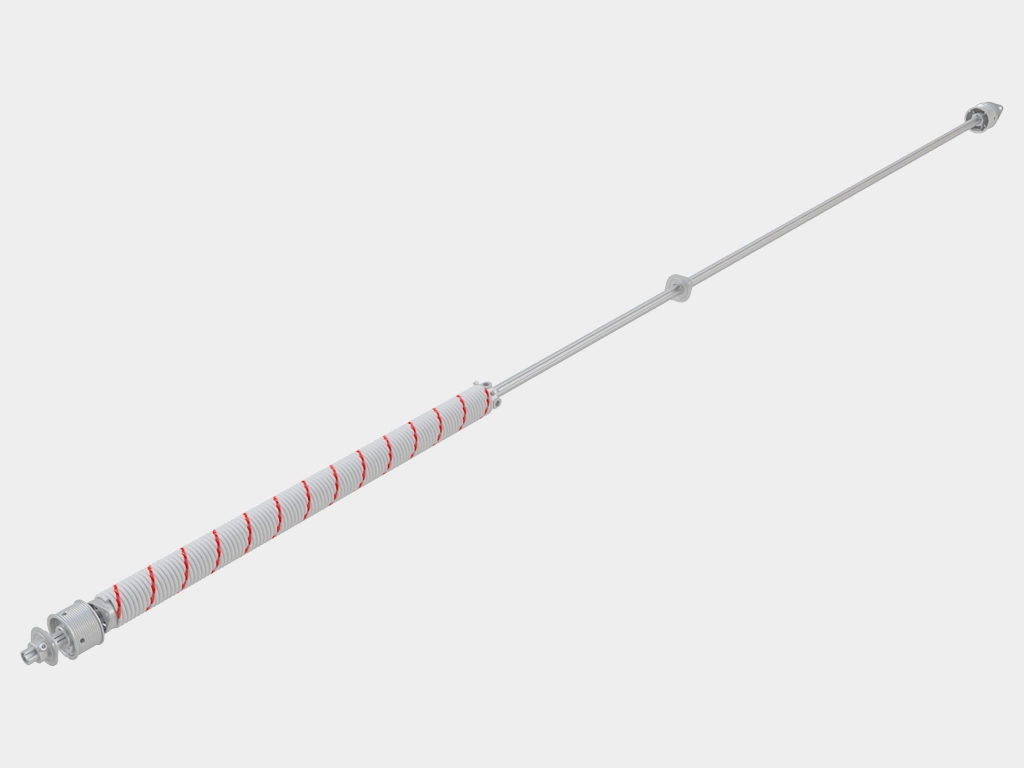

Торсионный механизм, рассчитанный на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

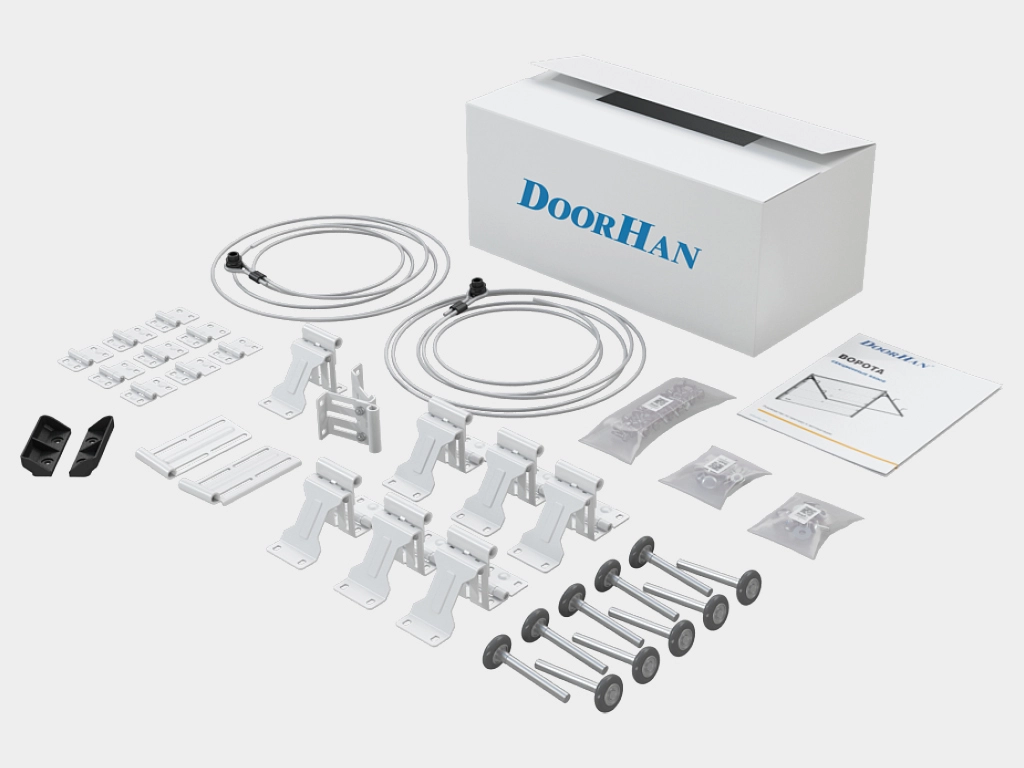

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

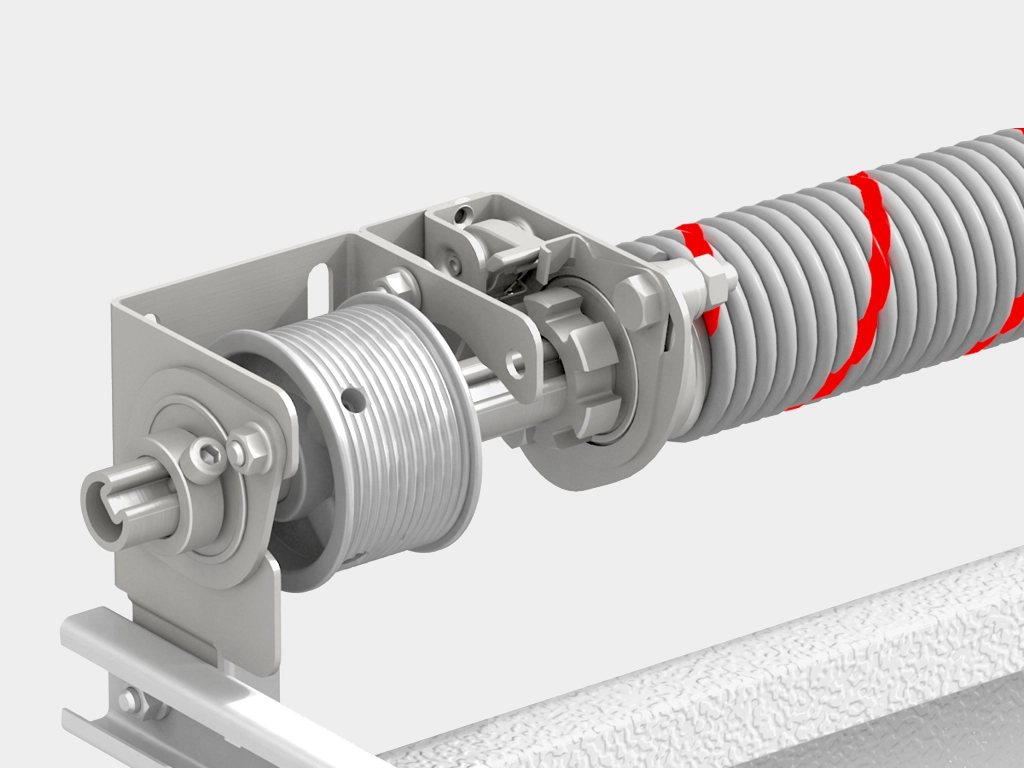

Устройство защиты от обрыва пружины блокирует вал, что предотвращает падение полотна ворот.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Механическая задвижка позволяет запирать ворота изнутри помещения. Отличается простотой и надежностью.

Наименование	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Вес полотна ворот, кг/м²	8,5

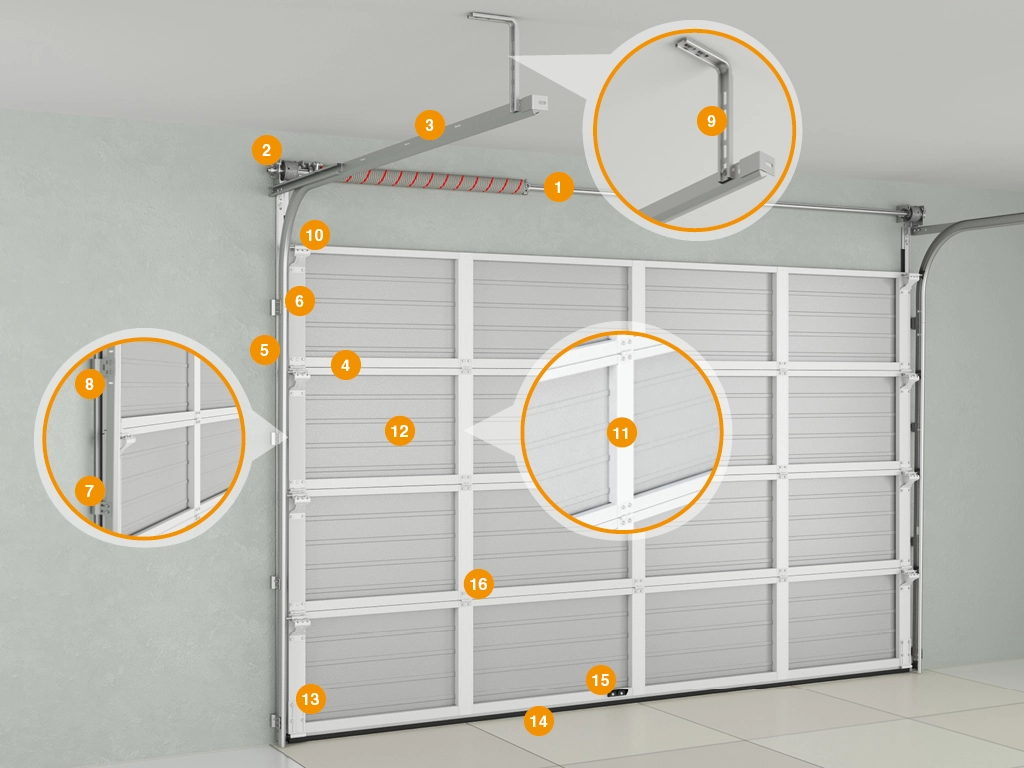

Система уравновешивания полотна ворот (пружинно-торсионный механизм)
Концевой П-образный опорный кронштейн
Направляющие для полотна ворот
Опора с роликодержателем и роликом
Вертикальная стойка
Боковая крышка
Кронштейн крепления направляющей
Кронштейн крепления изгибов
Система крепления к потолку
Верхний опорный кронштейн
Усилитель однослойной панели
Однослойные панели
Нижний угловой кронштейн
Нижний профиль и уплотнитель
Ручка
Внутренняя петля

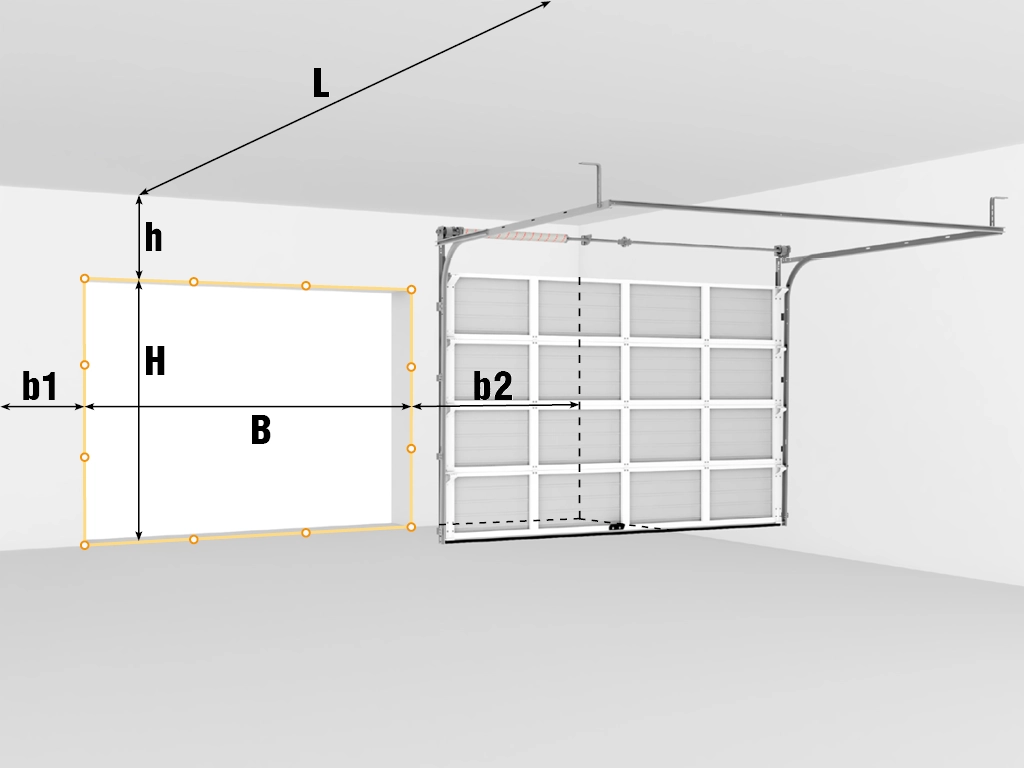

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам (в крайних положениях и по центру).
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия), min 210 мм.

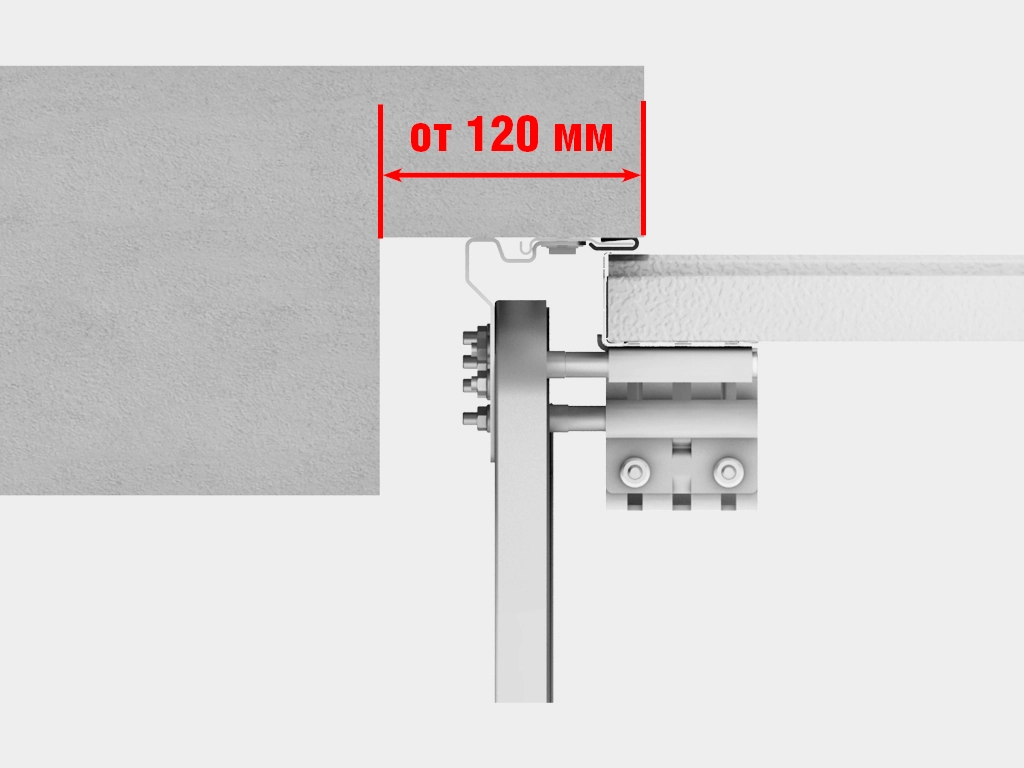

b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия), min 120 мм.
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Накладной монтаж на проем: cистема направляющих монтируется на пристенки и притолоку с внутренней стороны проема.

PDF

Инструкция по монтажу секционных ворот из однослойных панелей

PDF

Сервисная книжка «Секционные ворота»
